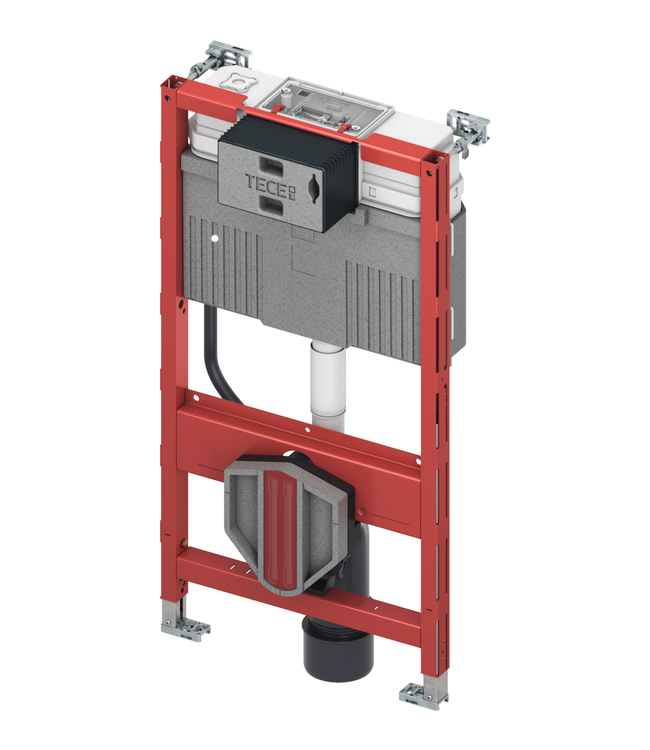

WC-inbouwframe inclusief "easy fit" bedieningsplaat montage en mantelbuis voor de aansluiting van elektronische douche-WC's. Voor bevestiging aan TECEprofil profielbuizen of als voorwand- of hoekopstelling.

Uni-reservoir voor front- of planchetbediening:

• veiligheidsreservoir van slagvast kunststof, getest conform EN 14055
• spoelkast volledig voorgemonteerd en verzegeld
• reservoiraansluiting met buitendraad R 1/2" zijkant, compatibel met snelkoppelingen
• 10 liter reservoirvolume; 6 liter vooraf ingestelde standaard spoelhoeveelheid; 4,5/7,5/9 liter spoelhoeveelheid op elk moment naar keuze instelbaar; 3 liter gedeeltelijke spoelhoeveelheid bij duospoeltechniek; het overgebleven water is bruikbaar voor directe naspoeling.
• geïsoleerd tegen condenswater
• voor TECE bedieningsplaten en WC-bedieningsarmatuur
• toe te passen met enkel- of duospoeltechniek
• "easy fit" bedieningsplaatmontage
• installatietunnel voor service-opening, kan zonder gereedschap worden ingekort
• geluidsarm hydraulisch vulventiel, armaturengroep 1 volgens DIN 4109

Inbouwframe:

• zelfdragend, gepoedercoat
• 2 bevestigingsbouten en moeren M 12
• WC-afvoerbocht DN 90, inclusief PP overgangsstuk DN 90/100
• overgangsstuk ook geschikt voor horizontale inbouw
• „WC-aansluitset DN 90
• aansluit box inclusief ruwbouwbeveiliging en mantelbuis voor universele aansluiting douche-WC (aansluit positie controleren), inclusief lege contactdoos voor transformator

Opmerking:
Bij keramische toiletpotten met een klein steunvlak (= afstand vanaf het middelpunt tussen de bevestigingsschroeven tot aan de onderkant van het steunvlak niet groter dan 18 cm), bijv. V & B Memento, Subway 2.0, moet de set stalen steunen 9041029 in het onderste deel van de bouwconstructie worden aangebracht.

Let op:
Wanneer er bij spoelkasten met een lage inbouwhoogte een bedieningsplaat aan de voorzijde wordt gemonteerd in combinatie met een compacte toiletpot, dan kan het voorkomen dat de WC-deksel ongewenst vanzelf dichtklapt. Bij gebruik van een compacte keramiek alleen bediening van bovenaf gebruiken.
